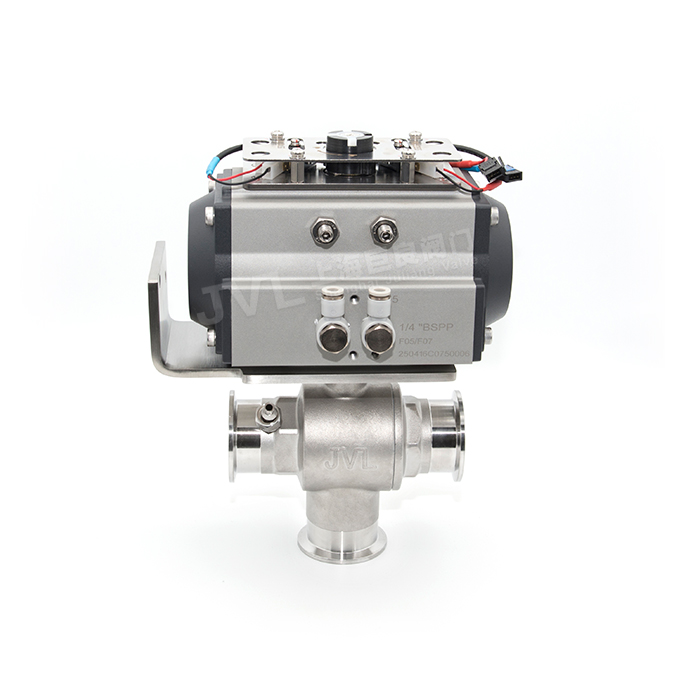

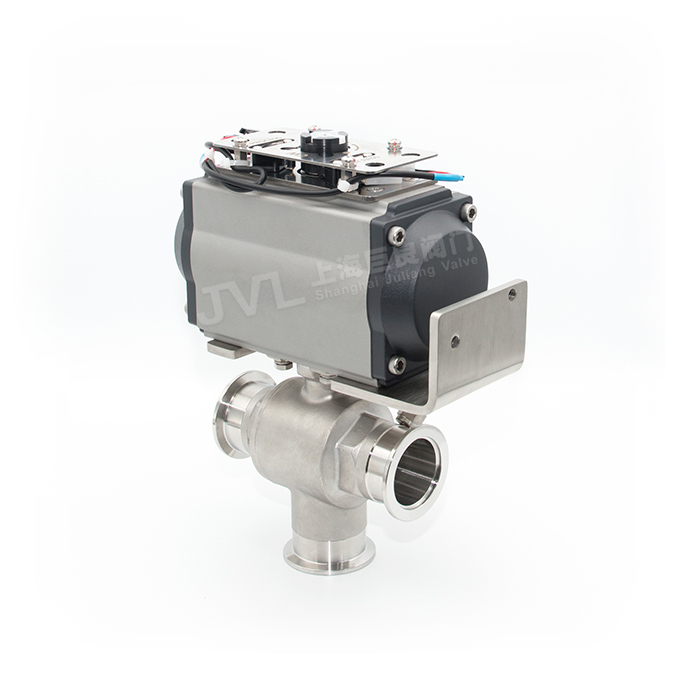

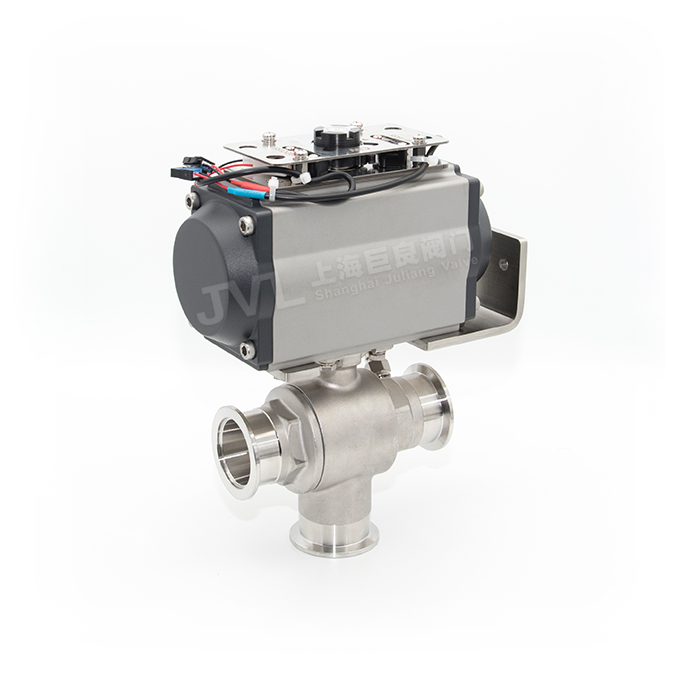

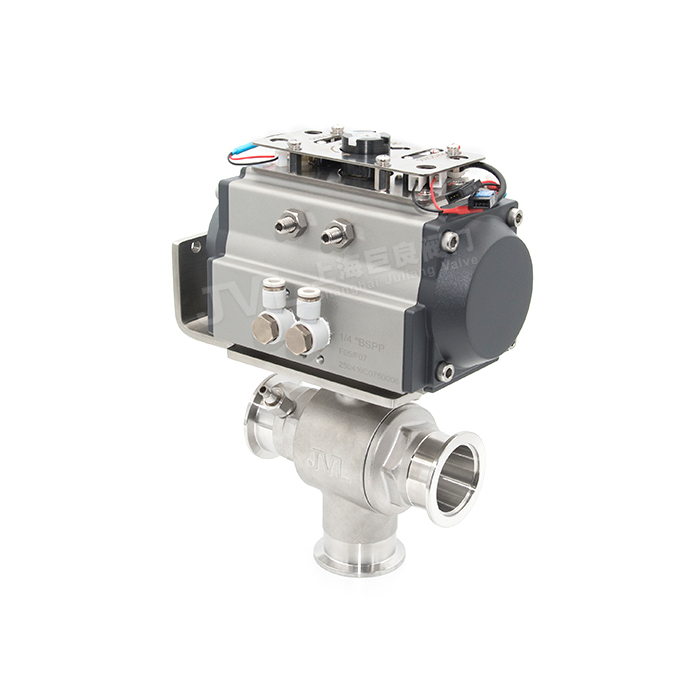

JL600-QF， 气动三通F型阀以压缩空气为动力，通过控制气体元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动;阀门为三通T型结构，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。阀体采用大尺寸流道适用于微负压、低流速气体通过避免固态粉末介质残留阀座采用低负载单性结构，在干燥气体及含粉尘工况下不易卡顿
设计特点：极致匠心 替代进口

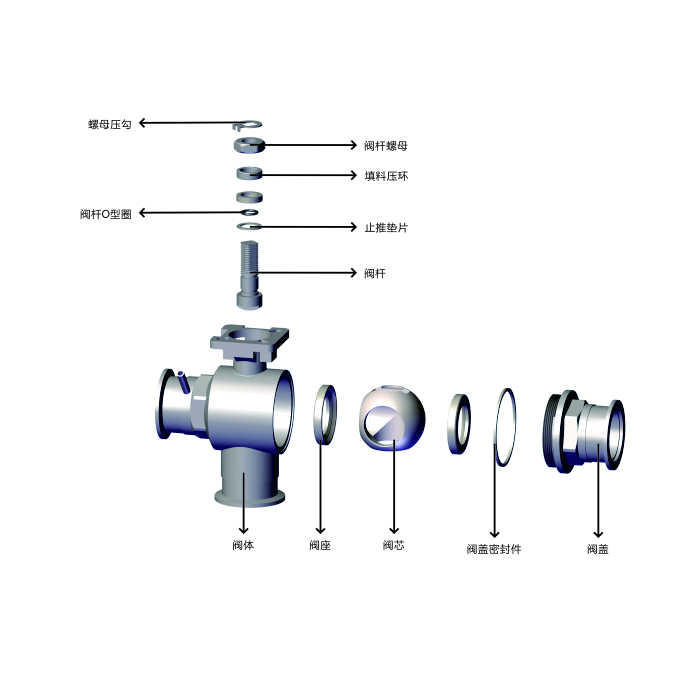

舌槽接合式阀座设计、不易变型、零泄漏
双扁精密咬合结构、防止腐蚀、拆装方便
符合ISO5211标准高平台设计、超长寿命
双向密封、双向承压、启闭扭矩小、流通性好
广泛应用于工作压力低于标准大气压、真空设备保压状态
| 适用范围 | 0.1x106~1.3x10-4(Pa) |
| 阀门漏率 | 5.0x10-9Pa.m3/S |
| 适用温度 | -20~+150℃ |
| 气源压力 | 4~6bar |
| 安装方向 | 任意 |
| 应用领域 | 半导体、光伏、液晶面板 |
| 适用介质 | 真空、工艺废气 |
| 连接方式 | KF法兰 |
| 连接标准 | DIN 28403 |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
